Kábelfektetési tervek készítése

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Terv generálási beállítások: Ajánlott beállítás

'Kábelfektetési tervek készítése' modul

Elérés:

Menü:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Kábel fektetési tervek automatikus generálása...

Szerszámos:

Nyomógomb:

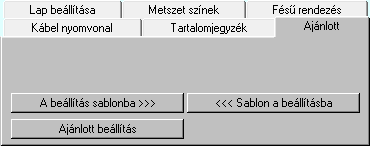

A beállítási panelen a tervlapok generálására vonatkozó rendszer ajánlott beállítás állítható újra vissza.

A kábeltervező modul működésére vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelPlaning.Sta' állományban tárolja.

A kábel nyomvonalak készítésére vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelWayGrafik.Sta' állományban tárolja.

A modul a kijelölt létesítményben, ha más beállítás nem történik, akkor a létesítményben történt utolsó beállítás szerint fog működni.

A kábeltervező modul működésére vonatkozó beállításokat a 'x:\V10.x..\OmegaWin32\UserSettings\ChanelPlaning.Sta' munkahelyi sablon állományba mentjük. A kábel nyomvonalak készítésére vonatkozó munkahelyi sablon beállításokat a 'x:\V10.x..\OmegaWin32\UserSettings\ChanelWayGrafik.Sta' állományba mentjük.

A parancs segítségével a felhasználó által korábban a munkahelyi sablonba tárolt beállítások bármikor, bármely létesítményhez visszatölthetők.

A parancs segítségével visszaállíthatók az alapértelmezés szerinti értékek. Ekkor a modul működésére vonatkozó beállítások és a kábel nyomvonalak készítésére vonatkozó beállítások is alaphelzetbe kerülnek.

Tartalom:

Terv generálási beállítás

		Terv generálási beállítás: Generált lap beállítás
		Terv generálási beállítás: Metszeti színek beállítás
		Terv generálási beállítás: Kábel fésű rendezés beállítás
		Terv generálási beállítás: Kábel nyomvonal megjelenítés beállítás
		Terv generálási beállítás: Tartalomjegyzék kezelés
		Terv generálási beállítás: Ajánlott beállítás

Lásd:

Kábel fektetési tervek generálása

	Korlátozások/megjegyzések:
		A kábeltervező modul működésére vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelPlaning.Sta' állományban tárolja. A modul a kijelölt létesítményben, ha más beállítás nem történik, akkor a létesítményben történt utolsó beállítás szerint fog működni.
		A kábeltervező modul működésére vonatkozó munkahelyi sablon beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\ChanelPlaning.Sta' állományban tárolja.
		A kábel nyomvonalak készítésére vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelWayGrafik.Sta' állományban tárolja. A modul a kijelölt létesítményben, ha más beállítás nem történik, akkor a létesítményben történt utolsó beállítás szerint fog működni.
		A kábel nyomvonalak készítésére vonatkozó munkahelyi sablon beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\ChanelWayGrafik.Sta' állományban tárolja.
