A kábelfektetési tervek kiértékelése során a
megszerkesztett helyszínrajzokat követően a rendszer automatikusan
előállítja a megjelölt kábel útvonali helyekre a kábelfésű
táblázatokat és a méretarányos kábelcsatorna metszet rajzokat. Ezen a helyen

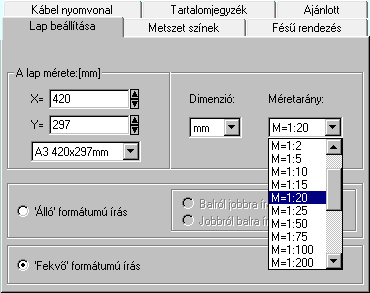

tudjuk azt beállítani, hogy az újonnan előálló tervlapok milyen
méretűek, és méretarányúak legyenek.
A felhasználói méretarányt ajánlott megtartani a
[mm] dimenzióban! A kábelfektetési tervek egyéb helyein is ez a használt
mértékegység!
A panelen található gombok segítségével
beállíthatjuk a generált tervlapok írási irányát is.
|
|
'Álló' formátumú írás
|
|
A szabványos A3 (297*420mm) -as rajzlap. A
rendszer által alapértelmezésként használt tervlap elforgatva.
|
|
Balról jobbra írás
|
|
A rajzlap elfogatás a szabvány szerint történik.
A hasáb generálása balról jobbra történik. (Szokásos módon befűzve a
feliratok fejjel lefelé állnak.)
|
|
Jobbról balra írás
|
|
A rajzlap elfogatás a szabvánnyal ellentétesen
történik. A hasáb generálása jobbról balra történik. (Szokásos módon
befűzve a feliratok olvashatóan a talpukon állnak)
|
|
|
|
'Fekvő' formátumú írás
|
|
A szabványos A3 (420*297mm) -as fekvő
rajzlap. A rendszer ezt használja alapértelmezésként minden tervlap típusnál.
|
|
|
Kábelfektetési tervek készítése
