Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

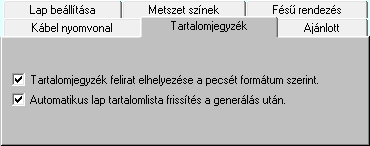

Terv generálási beállítások: Tartalomjegyzék kezelés

Tartalomjegyzék felirat elhelyezése a pecsét formátum szerint:

Bekapcsolt állapotában a grafikus tervek generálás során a táblázat név feliratokat a rendszer a pecsét formátum '<tartalomjegyzék felirat>' szerint elhelyezi a tervlapon tartalomjegyzék feliratként.

- Ha a pecsét formátum nem tartalmaz '<tartalomjegyzék felirat>' adatot, akkor a rendszer a név feliratot nem helyezi el a tervlapon tartalomjegyzék feliratként.
- A lapműveletek tartalomjegyzék frissítése végrehajtódik a generált lapokon.

Automatikus lap tartalomlista frissítés a generálás után:

Bekapcsolt állapotában a rendszer a generálás elvégzése után automatikusan végrehajtja a lapműveletek tartalomjegyzék frissítését. Akkor használjuk, ha a lista generálás nem az első lapon kezdődik, és e generálással nem érintett lapokon van tartalomjegyzék felirat.

Korlátozások/megjegyzések:

A kábeltervező modul működésére vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelPlaning.Sta' állományban tárolja. A modul a kijelölt létesítményben, ha más beállítás nem történik, akkor a létesítményben történt utolsó beállítás szerint fog működni.

A kábeltervező modul működésére vonatkozó munkahelyi sablon beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\ChanelPlaning.Sta' állományban tárolja.
