Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Terv generálási beállítások: Metszeti színek beállítása

'Kábelfektetési tervek készítése' modul

Elérés:

 Menü:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Kábel fektetési tervek automatikus generálása...

Szerszámos: Nyomógomb:


A kábelfektetési tervek kiértékelése során a megszerkesztett helyszínrajzokat követően a rendszer automatikusan előállítja a megjelölt kábel útvonali helyekre a méretarányos kábelcsatorna metszet rajzokat. Ezen a helyen tudjuk azt beállítani, hogy a kábelfésű metszetek megszerkesztése során az egyes kábelek metszeti képei milyen vonallal és kitöltéssel legyenek megszerkesztve.

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

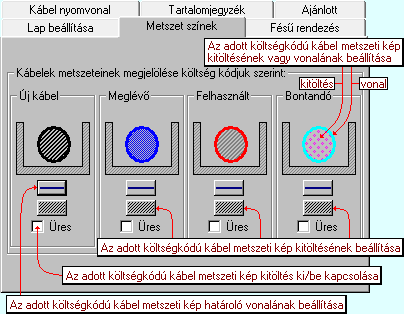

A kábelek metszeti megjelenítés grafikai tulajdonságait az alábbi módon állíthatjuk be:

A beállítások mindig annak a költségkódú kábelek megjelenítésére vonatkoznak amelyben a műveletet végrehajtjuk.

A kábel metszeti vonal beállítás a Vonal stílus beállítása funkcióval.

A kábel metszet felületét kitöltő mintázat beállítása, ha az nincs kikapcsolva, a Kitöltés stílus beállítása funkcióval.

A fenti tulajdonságok beállítása elvégezhető a módosítani kívánt részen történő egér kattintással is. A rámutatott részhez tartozó tulajdonság módosító ablak jelenik meg.

Bekapcsolt állapotában tiltja a kábel metszeti felületének a kitöltését.


Tartalom:

Terv generálási beállítás

Terv generálási beállítás: Generált lap beállítás
Terv generálási beállítás: Metszeti színek beállítás
Terv generálási beállítás: Kábel fésű rendezés beállítás
Terv generálási beállítás: Kábel nyomvonal megjelenítés beállítás
Terv generálási beállítás: Tartalomjegyzék kezelés
Terv generálási beállítás: Ajánlott beállítás

Lásd:

Kábel fektetési tervek generálása


Korlátozások/megjegyzések:

A kábeltervező modul működésére vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelPlaning.Sta' állományban tárolja. A modul a kijelölt létesítményben, ha más beállítás nem történik, akkor a létesítményben történt utolsó beállítás szerint fog működni.

A kábeltervező modul működésére vonatkozó munkahelyi sablon beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\ChanelPlaning.Sta' állományban tárolja.
