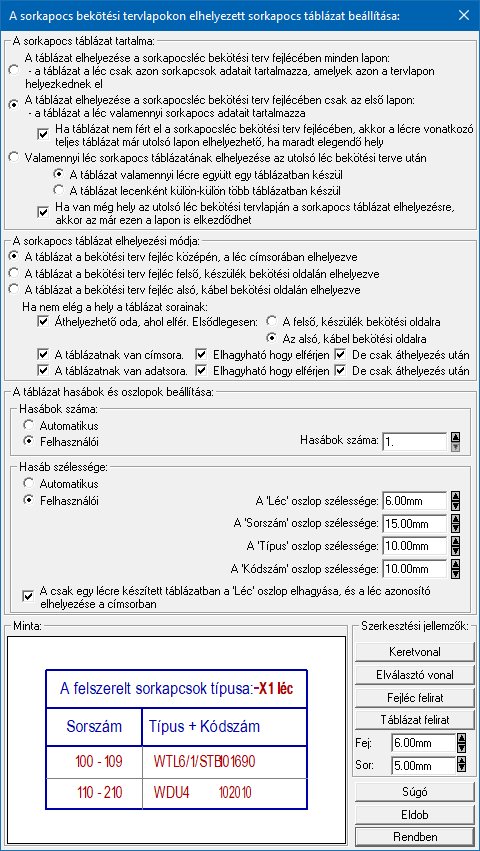

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Sorkapocs táblázat elhelyezése a bekötési tervben

A táblázat elhelyezése a sorkapocsléc bekötési terv fejlécében minden lapon

A táblázat a léc csak azon sorkapcsok adatait tartalmazza, amelyek azon a tervlapon helyezkednek el. Ez általában maximum 60 darab sorkapocs adatait tartalmazza. Előnye ennek az elhelyezésnek, hogy könnyen áttekinthető, hiszen minden sorkapocs bekötési lapon az a táblázat rész szerepel, amely sorkapocs szerelési is ezen a lapon van. Továbbá a korlátozott sorkapocs tartomány miatt (max 60 darab) nagyobb az esélye annak, hogy a táblázat el is fér a sorkapocs bekötési terv fejlécében. Hiszen itt korlátozott a táblázat sorok száma. Ennek ellenére mégis elő fordulhat olyan eset, hogy valamely lapon így sem fér a táblázat. Ebben az esetben sem maradhat a hiányos a tartalmában! Ezért ilyen esetben a rendszer a lécre vonatkozó bekötési terv után mindenképpen el fogja helyezni a teljes sorkapocs táblázatot a lécre vonatkozóan.

A táblázat elhelyezése a sorkapocsléc bekötési terv fejlécében csak az első lapon

A táblázat a léc valamennyi sorkapocs adatait tartalmazza. Ebben a beállításban a sorkapocsléc bekötési tervének első lapján a léc teljes egészére készül a táblázat. Előnye ennek az elhelyezésnek, hogy a táblázat megjelenése és tartalma teljes egészében azonos azzal, mintha a táblázatot a Sorkapocs táblázat elhelyezése funkcióval a lécre vonatkozóan helyeztük volna el. Persze akkor ha a táblázat teljes tartalommal elfér a sorkapocs bekötési terv fejlécében. Az hogy korlátozottabb eseteben is elférjen, a beállítási rész lentebbi részében vannak még könnyítési lehetőségek. Ha a teljes táblázat nem fér el a léc bekötési tervének első lapján, akkor, amennyiben van még további lap a léchez azon is megpróbálja elhelyezni a táblázatot a rendszer. Mindaddig, amíg tart a léchez tartozó bekötési terv. Azonban, ha a léchez tartozó táblázat a bekötési terv címsorában egyik lapon sem fér el, akkor a rendszer a bekötési terv után mindenképpen el fogja helyezni a teljes sorkapocs táblázatot a lécre vonatkozóan.

Ha táblázat nem fért el a sorkapocsléc bekötési terv fejlécében, akkor a lécre vonatkozó teljes táblázat már utolsó lapon elhelyezhető, ha maradt elegendő hely

Ez az opció az előző két elhelyezésre vonatkozik. Ezekben az esetekben a sorkapocs táblázatot a bekötési terv címsorában kellene elhelyezni. Azonban elő fordulhat, hogy a táblázat nem fér el a címsorban. Ekkor sem maradhat hiányos a terv. Ekkor a lécre vonatkozó táblázat az adott léc bekötési terve után kerül elhelyezésre. A kapcsoló azt szabályozza, hogy sorkapocsléc bekötési terve után is elhelyezhető a táblázat, ha azon maradt még elegendő hely. Ha nem akkor ígyis-úgyis a táblázat új, önálló lapon fog elhelyezkedni.

Valamennyi léc sorkapocs táblázatának elhelyezése az utolsó léc bekötési terve után

Ekkor a sorkapocs táblázatok nem a sorkapocs bekötési tervek címsorában kerülnek elhelyezésre, hanem miután elkészültek a szereléshelyre az összes sorkapocsléc bekötési tervei, ezek után folytatólagosan, ha az utolsó után azon a lapon még maradt elegendő hely táblázatra, vagy új lapon kezdve készül a sorjapocs táblázat. Előnye ennek az elhelyezésnek, hogy a táblázat megjelenése és tartalma teljes egészében azonos azzal, mintha a táblázatot a Sorkapocs táblázat elhelyezése funkcióval a lécre vonatkozóan helyeztük volna el.
Ennek az elhelyezésnek még az alábbi két változata lehetséges:

A táblázat valamennyi lécre együtt egy táblázatban készül

	Ebben az esetben csak egy táblázat készül a 'Minden léc' kiválasztásának megfelelően. Megjelenésében is azonos lesz.

A táblázat lecenként külön-külön több táblázatban készül

	Ebben az esetben minden lécre külön-külön táblázat készül a '-X1 léc' konkrét léc kiválasztásának megfelelően. Megjelenésében is azonos lesz.

Ha van még hely az utolsó léc bekötési tervlapján a sorkapocs táblázat elhelyezésre, akkor az már ezen a lapon is elkezdődhet

	A kapcsoló bekapcsolt állapotában a sorkapocs bekötési tervek után a valamennyi lécre készülő táblázat, vagy táblázatok az utolsó sorkapocsléc bekötési terve után is elkezdőhet, ha azon maradt még elegendő hely. Ha nem akkor ígyis-úgyis ezek a táblázatok új lapon fognak kezdőni.

Ez a beállítási csoport azon elhelyezési módok szabályozását tartalmazza amelyek során a sorkapocs táblázat az adott léc bekötési tervének címsorában kerül elhelyezésre. Azaz a fenti első két opció valamelyike.

A táblázat a bekötési terv fejléc középén, a léc címsorában elhelyezve

Ekkor a táblázat a bekötési terv fejlécében a címsorban, a középső részben kerül elhelyezésre. Elsőlegesen, mert lentebb még adhatunk könnyítéseket arra vonatkozóan, hogy elférjen a táblázat a fejlécben, az az, ha elsőlegesen kijelölt helyen nem fér el, akkor áthelyezhető legyen a táblázat, és/vagy elhagyható legyen a táblázat cím és/vagy adatasora is. Elkerülendő, hogy ne kellessen a léc bekötési terve után esteleg egy új teljes tervlapon elhelyezni a táblázatot, ha az elsőlegesen kijelölt helyen nem férne el.
A címsorban a táblázat elhelyezésére a hely adott. Csak egy körülmény csökkenti a rendelkezésre álló helyet, hogy a sorkapocs léchez tartozik-e sorkapocsléc funkcióleírás. Ebben az esetben ennek elhelyezésére is szükséges hely.

Sorkapocs táblázat elhelyezése bekötési terv fejléc címsorában.

A táblázat a bekötési terv fejléc felső, készülék bekötési oldalán elhelyezve

Ekkor a táblázat a bekötési terv fejlécében a felső részben, a készülék bekötési oldalon kerül elhelyezésre. Elsőlegesen, mert lentebb még adhatunk könnyítéseket arra vonatkozóan, hogy elférjen a táblázat a felső, készülék bekötési oldalon, az az, ha elsőlegesen kijelölt helyen nem fér el, akkor áthelyezhető legyen a táblázat, és/vagy elhagyható legyen a táblázat cím és/vagy adatasora is. Elkerülendő, hogy ne kellessen a léc bekötési terve után esteleg egy új teljes tervlapon elhelyezni a táblázatot, ha az elsőlegesen kijelölt helyen nem férne el.
A felső részben, a készülék bekötési oldalon a táblázat elhelyezésére rendelkezésre álló hely változó. Hiszen itt első sorban a sorkapcsokba itt bekötött kábelek adatai helyezkednek el. Ezek szám pedig változó, így fontos lehet a táblázat áthelyezésének engedélyezése.

A táblázat a bekötési terv fejléc alsó, kábel bekötési oldalán elhelyezve

Ekkor a táblázat a bekötési terv fejlécében az alsó részben, a kábel bekötési oldalon kerül elhelyezésre. Elsőlegesen, mert lentebb még adhatunk könnyítéseket arra vonatkozóan, hogy elférjen a táblázat a alsó, kábel bekötési oldalon, az az, ha elsőlegesen kijelölt helyen nem fér el, akkor áthelyezhető legyen a táblázat, és/vagy elhagyható legyen a táblázat cím és/vagy adatasora is. Elkerülendő, hogy ne kellessen a léc bekötési terve után esteleg egy új teljes tervlapon elhelyezni a táblázatot, ha az elsőlegesen kijelölt helyen nem férne el.
Az alsó részben, a kábel bekötési oldalon a táblázat elhelyezésére rendelkezésre álló hely változó. Hiszen itt első sorban a sorkapcsokba itt bekötött kábelek adatai helyezkednek el. Ezek szám pedig változó, így fontos lehet a táblázat áthelyezésének engedélyezése.

Sorkapocs táblázat elhelyezése bekötési terv fejléc alsó, kábel bekötési oldalán.

Ha nem elég a hely a táblázat sorainak:

Azokban az esetekben, amikor a sorkapocs táblázat a bekötési terv fejlécében kerül elhelyezésre, a táblázat részére korlátozottan áll rendelkezésre hely. Akár középen a címsorban, akár a felső részben, a készülék bekötési, vagy az alsó részben, a kábel bekötési oldalon kerül elhelyezésre. Egy összetett szerelési esetben nehéz lehet előre eldönteni hogy egy adott helyzetben hol fog elférni a táblázat. Bár kijelölünk egy elsőleges, általunk legcélszerűbbnek tartott helyet, Ezért fontos lehet, hogy elkerülendő lehessen az, ne kellessen a léc bekötési terve után esteleg egy új teljes tervlapon elhelyezni a táblázatot azért hogy a lécre mindenesetben elhelyezésre kerüljön a teljes információ, adhassunk meg könnyítéseket arra vonatkozóan, hogy elférjen a táblázat ott azon helyen, ahol elfér.
Erre vonatkozóan a következő lehettőségeink vannak:

Áthelyezhető oda, ahol elfér

Azokban az esetekben, amikor a sorkapocs táblázat a bekötési terv fejlécében kerül elhelyezésre és az elsőlegesen kijelölt helyen nem fér el, és nem ragaszkodunk ahhoz, hogy a táblázat csak itt helyezhető, akkor engedélyezhetjük azt, hogy mégis másik helyen próbálja meg a rendszer az elhelyezését. Még ekkor is megadhatjuk azt, hogy elsőként mégis melyik helyen próbálkozzon a rendszer. Így az esetleges áthelyezés kijelölése változni fog attól függő, hogy mi az elsőleges kijelölés:

A fejléc közepén, a címsorban esetben:

A felső, készülék bekötési oldalra

Az alsó, kábel bekötési oldalra

A felső, készülék bekötés oldalon esetben:

Az alsó, kábel bekötési oldalra

Középre, a léc címsorába

Az alsó, kábel bekötés oldalon esetben:

A felső, készülék bekötési oldalra

Középre, a léc címsorába

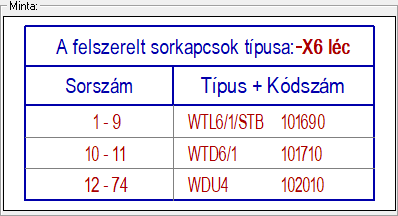

A táblázatnak van címsora

A kapcsolóval beállíthatjuk úgy is a sorkapocs táblázat megjelenését, hogy nem jelenik meg az első fejléc felírat azaz e-nélkül jelenik meg:

A felszerelt sorkapcsok típusa: -X1 léc

Elhagyható hogy elférjen

Abban az esetben, ha csak olyan esetben szeretnénk hogy fejléc nélküli legyen a sorkapocs táblázat, és amikor csak a kijelölt helyen nem fér el, akkor ezzel a kapcsolóval már csak arra az esetre korlátozzuk a fejléc elmaradását, ha nem fér el a táblázat a kijelölt helyen. Természetesen az ilyen esetben is csak egy fejléc magasságnyi helyet nyerünk.

De csak áthelyezés után

Tovább korlátozzuk a táblázat fejlécének elhagyását, azzal, hogy a rendszer megnézi, hogy áthelyezés esetén, másik helyen elfér-e a táblázat a címsorral együtt.
Ebben az esetben, a rendszer valamennyi lehetséges helyen, középen a címsorban, felül a készülék oldalon és az alsó kábel oldalon is ellenőrzi, hogy ezek közül hol fér még el a táblázat a címsorral együtt. Ahol elegendő hely áll rendelkezésre oda helyezi a rendszer a táblázatot. Természetesen az ilyen esetben is csak egy fejléc magasságnyi helyet nyerünk.

A táblázatnak van adatsora

A kapcsolóval beállíthatjuk úgy is a sorkapocs táblázat megjelenését, hogy nem jelenik meg a második, az táblázat hasábbjaiban felsorolt adatainak megnevezése, e nélkül jelenik meg:

Sorszám | Típus + Kódszám"

Elhagyható hogy elférjen

Abban az esetben, ha csak olyan esetben szeretnénk hogy adatsor nélküli legyen a sorkapocs táblázat, és amikor csak a kijelölt helyen nem fér el, akkor ezzel a kapcsolóval már csak arra az esetre korlátozzuk az adatsor elmaradását, ha nem fér el a táblázat a kijelölt helyen. Természetesen az ilyen esetben is csak egy fejléc magasságnyi helyet nyerünk.

De csak áthelyezés után

Tovább korlátozzuk a táblázat adatsorának elhagyását, azzal, hogy a rendszer megnézi, hogy áthelyezés esetén, másik helyen elfér-e a táblázat az adatsorral együtt.
Ebben az esetben, a rendszer valamennyi lehetséges helyen, középen a címsorban, felül a készülék oldalon és az alsó kábel oldalon is ellenőrzi, hogy ezek közül hol fér még el a táblázat az adatsorral együtt. Ahol elegendő hely áll rendelkezésre oda helyezi a rendszer a táblázatot. Természetesen az ilyen esetben is csak egy fejléc magasságnyi helyet nyerünk.

A sorkapocs táblázatnak a bekötési terv fejlécben való elhelyezése során az áthelyezhetőségnek, és a táblázat kezdő sorainak elhagyhatóságának azért lehet fontos szerepe, mert ha egy sorkapocléc részhez tartozó táblázahoz nem lesz elegendő hely, hogy elhelyezésre kerüljön. Akkor a rendszer által előállított terv információ tartalam ne legyen hiányos, ezért az ilyen esetben a léc bekötési terve után a rendszer a teljes lécre vonatkozó táblázatot fog elhelyezni. Ha ez a táblázat nem fér már ell azon a tervlapon ahol a lécre vonatkozó bekötési terv befelyeződik, amit engedélyezni kell! akkor ennek az egy táblázatnak az elhelyezésére a rendszer egy teljesen új lapot fog használni!

'Hasábok száma:'

A csoportban a készítendő táblázat hasábjainak számát állítjuk be.

Automatikus

Ennek a beállításnak az esetén a rendszer a tervlap méretének megfelelően megválasztja az optimális hasábszámot.

Felhasználói

Ennek a beállításnak az esetén a hasábok száma a felhasználói beállítás szerinti lesz. A hasábok számát 1 és 5 között lehet megadni.

'Hasáb szélessége:'

A csoportban a készítendő táblázat hasáb szélességét állítjuk be.

Automatikus

Ennek a beállításnak az esetén a rendszer a hasábban lévő feliratok hosszától függően számítja ki a hasáb szélességét.

Felhasználói

Ennek a beállításnak az esetén a hasábok mindegyike a szerkesztendő táblázat oszlopok szélességeinek összege szélességű lesz. Ha nem ez a szerkesztési mód van beállítva, akkor az egyes oszlopok szélesség adatai nem adhatóak meg!

Az egyes oszlopok, mint a 'Léc' alfanumerikus azonosítója, a sorkapocs sorszám tartománya, valamint a sorkapocs típus és kódszám adatok szélessége, amely adatokból a táblázat összeáll itt is csak akkor adható meg, ha a 'Hasáb szélessége' részben az 'Felhasználói' opció van beállítva. Egyébként az érték állítás nem lehetséges. [A beállítható szélesség adatok értéke 1 és 20 mm közötti lehet.]

Itt lehet a szerkesztendő táblázatnak azt az egyedi tulajdonságát beállítani, amelynek csak akkor van hatása, ha egy sorkapocs léc van kijelölve (nem a minden léc). Ekkor bekapcsolhatjuk az alábbi kapcsolót, amely hatására a sorkapocs lécre vonatkozó táblázat alábbi módon jelenik majd meg.

A csak egy lécre készített táblázatban a 'Léc' oszlop elhagyása, és a léc azonosító elhelyezése a címsorban

A csoportban a készítendő táblázat vonalainak és feliratainak jellemzőt adjuk meg. Itt állítjuk be a sor magasságokat is.

Keretvonal

A sorkapocs táblázatot határoló vonal tulajdonságait állíthatjuk be. Megnyomása után a vonaljellemzők beállítása dialógus ablak jelenik meg. Lásd: (Vonal stílus beállítása)

Elválasztó vonal

A sorkapocs táblázat hasábjait és sorait elválasztó vonal tulajdonságait állíthatjuk be. Megnyomása után a vonaljellemzők beállítása dialógus ablak jelenik meg. Lásd: (Vonal stílus beállítása)

Fejléc felirat

A sorkapocs táblázat fejlécében megjelenő 'A felszerelt sorkapcsok típusa:' felirat tulajdonságait állíthatjuk be. Megnyomása után a szöveg jellemzők beállítása dialógus ablak jelenik meg. Lásd: (Szöveg stílus beállítása)

Táblázat felirat

Ezzel a felirat jelleggel jelennek a sorkapocs táblázat adatainak feliratai. Megnyomása után a szöveg jellemzők beállítása dialógus ablak jelenik meg. Lásd: (Szöveg stílus beállítása)

Fej:

A sorkapocs táblázat fejléc sormagassága a rajzlapon [mm]-ben. [Az érték 1 és 20 mm közötti lehet.]

Sor:

A sorkapocs táblázat adat sormagassága a rajzlapon [mm]-ben. [Az érték 1 és 20 mm közötti lehet.]

Korlátozások/megjegyzések:

A sorkapocs bekötési tervek készítésével együtt elhelyezett a Szerelési tervek generálása folyamat során előállított sorkapocs táblázatok megjelenése azonos lesz a Sorkapocs táblázat elhelyezése funkcióval készített táblázatokkal.
Eltérés abban van, hogy a Szerelési tervek generálása folyamattal készített táblázat grafikai tartalma nincs összefogva egy blokk elemmé, és ezek a grafikus adatok a generálásra jellemően a Rendszer generált réteg -re kerülnek! És így minden újra generáláskor törlőnek és újra épülnek!

A belállítások A táblázat hasábok és oszlopok beállítása és a Szerkesztési jellemzők részben megadásra kerülő adatok azonosak a Sorkapocs táblázat elhelyezése funkcióban végzett beállításokkal. Így bármelyikükben változatatunk ezeken az adatokon az a másik működésére azonos hatással lesz!
