Ha a
Sorkapocs elemzés nincs elvégezve, akkor a funkció végrehajtása
figyelmeztető hibajelzést ad és nem
hajtható végre!
A szerelési, vagy az elrendezési terv tetszőleges lapján
elhelyezhető sorkapocs táblázat, mely a szereléshelyen felhasznált és a
tartalékként beállított sorkapcsok típusát és kódszámát tartalmazza. A táblázat
készíthető lécenként vagy a teljes szereléshelyre.
A már korábban elhelyezett táblázatok a megváltozott sorkapocs összeállítás szerint frissíthetőek is.

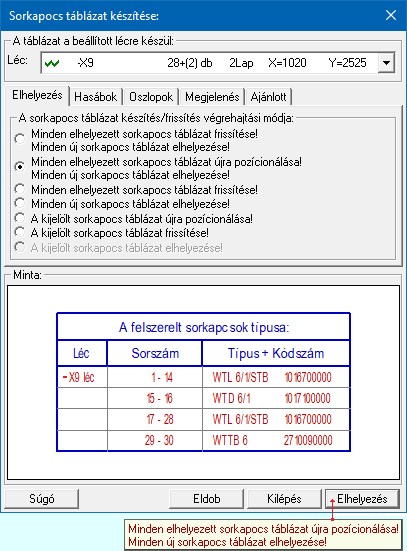

A léc kiválasztása táblázat készítéshez:
|
A táblázat készítés illetve frissítés végrehajtás lehetőségei változnak attól függően,
hogy a melyik léc van kijelölve. Így ha a kijelölt táblázat a 'Minden léc' akkor csak a kijelölt táblázat elhelyezése,
ha még nem volt elhelyezve ez a táblázat. Ha már elhelyezett, akkor a frissítése, vagy a táblázat újra pozícionálása, a mely természetesen
a frissítést is magában foglalja. Ha konkrétan valamely léc, például '-X1' van kijelölve, akkor léc állapotától függően bármelyik
elhelyezési opció is választható.
|
A léc lista adatainak tartalma:
A léc lista adatsor oszlopainak jelzései:
|
|
- A léchez tartozó táblázat állapotának jelzése:
|
|
- A léchez tartoznak sorkapcsok, de a ennek a táblázata terven még nincs elhelyezve!
|
|
|
- A léchez nem tartoznak sorkapcsok, a táblázata sincs a terven elhelyezve. Nem jelenik meg semmi!
|
|
|
- A léchez nem tartoznak sorkapcsok, de a terven korábban már a táblázata el lett helyezve!
|
|
|
- A léchez tartozó sorkapocs táblázat elhelyezet a terven a megjelölt pozícióban.
- Az első zöld ikon azt jelzi,
hogy az elhelyezet táblázat szerkesztési tulajdonságai azonosak a most érvényes beállítással!
Az esetleges frissítés után is ugyan így fog megjelenni.
- A második zöld ikon azt jelzi,
hogy az elhelyezet táblázat sorkapocs tartalmi adatai azonosak a jelenlegi sorkapocs adatokkal! Emiatt nem kell frissíteni.
|
|
|
- A léchez tartozó sorkapocs táblázat elhelyezet a terven a megjelölt pozícióban.
- Az első piros ikon azt jelzi,
hogy az elhelyezet táblázat szerkesztési tulajdonságai eltérnek a most érvényes beállítástól! Ha azonos megjelenést szeretnénk a
beállítottal, akkor frissíteni szükséges.
- A második zöld ikon azt jelzi,
hogy az elhelyezet táblázat sorkapocs tartalmi adatai azonosak a jelenlegi sorkapocs adatokkal! Emiatt nem kell frissíteni.
|
|
|
- A léchez tartozó sorkapocs táblázat elhelyezet a terven a megjelölt pozícióban.
- Az első zöld ikon azt jelzi,
hogy az elhelyezet táblázat szerkesztési tulajdonságai azonosak a most érvényes beállítással!
Az esetleges frissítés után is ugyan így fog megjelenni.
- A második piros ikon azt jelzi,
hogy az elhelyezet táblázat sorkapocs tartalmi adatai eltérnek a jelenlegi sorkapocs adatoktól! Mindenképp frissíteni szükséges!
|
|
|
- A léchez tartozó sorkapocs táblázat elhelyezet a terven a megjelölt pozícióban.
- Az első piros ikon azt jelzi,
hogy az elhelyezet táblázat szerkesztési tulajdonságai eltérnek a most érvényes beállítástól! Ha azonos megjelenést szeretnénk a
beállítottal, akkor frissíteni szükséges.
- A második piros ikon azt jelzi,
hogy az elhelyezet táblázat sorkapocs tartalmi adatai eltérnek a jelenlegi sorkapocs adatoktól! Mindenképp frissíteni szükséges!
|
|
|
|
- Az itt megjelenő  jel azt mutatja, hogy a léchez tartozó
táblázat azzal a kiemelt tulajdonsággal van elhelyezve a terven, hogy a táblázat megjelenését és szerkesztését meghatározó
tulajdonságait az elhelyezéskori állapotának megfelelően megtartja, megőrzi. Így hiába változtatjuk a szerkesztendő táblázatok
tulajdonságait, ez a táblázat mindig a korábbi elhelyezési tulajdonságokkal fog megjelenni frissítés után is, amíg a
'Megőrzi a saját tulajdonságait' opciót ki nem kapcsoljuk.
Ezt az állapotot az egész lécre vonatkozó adatok világos piros aláfestése is kiemeli.
|
|
|
- A léc alfanumerikus azonosítója '-X1'.
A lista első sora mindig az összefoglaló 'Minden léc' táblázat!
|
|
|
- A léc sorkapcsainak száma és a '+' jel után a léchez rendelt tartalék sorkapcsok száma.
Ha a léchez nem tatoznak sorkapcsok, akkor ezt '-' jel mutatja. Ekkor erre a lécre vonatkozó funkciók nem jelölhetők ki.
Ha a szereléshelyen nincsenek egyáltalán sorkapcsok, akkor nem lesz végrehajtható feladat.
|
|
|
- A léchez tartozó táblázatnak a terven elfoglalt pozíciójának az adatai. Úgy mint a lapszáma és az 'X', 'Y' koordinátái
a tervlapon. Természetesen csak akkor, ha ez a táblázat már elhelyezett.
|

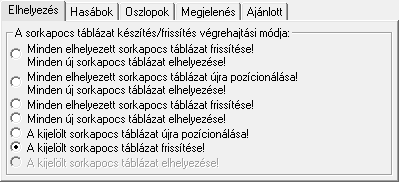

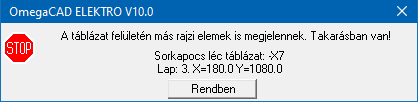

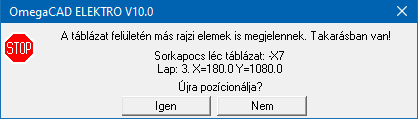

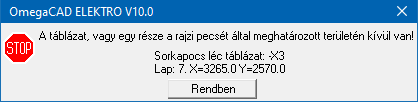

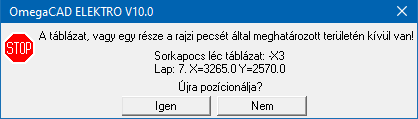

'A sorkapocs táblázat készítés/frissítés végrehajtási módja:'
|
A csoportban a funkció végrehajtás módját tudjuk megválasztani.
Attól függően, hogy egyedi léc, vagy a minden léc van kijelölve, és az elhelyezett-e már, a végrehajtás módja változhat a kijelölt opció szerint:
 -re, vagy
 -re.
A kiválasztás lehetősége függ attól is, hogy a kiválasztott léc elhelyezett-e már a terven, vagy sem.
|
|

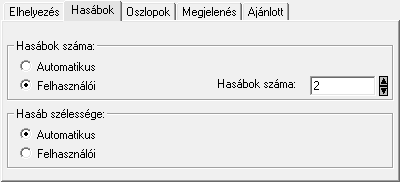

'A táblázat hasáb szám és szélesség kiszámítási mód beállítása:'
|
A csoportban a készítendő táblázat
hasábjainak számát állítjuk be.
|
|
|
|
Automatikus
|
|
Ennek a beállításnak az esetén a rendszer a
tervlap méretének megfelelően megválasztja az optimális hasábszámot.
|
|
|
|
Felhasználói
|
|
Ennek a beállításnak az esetén a hasábok
száma a felhasználói beállítás szerinti lesz. A hasábok számát
1 és 5 között lehet megadni.
|
|
|
A csoportban a készítendő táblázat hasáb
szélességét állítjuk be.
|
|
|
|
Automatikus
|
|
Ennek a beállításnak az esetén a rendszer a
hasábban lévő feliratok hosszától függően számítja ki a hasáb
szélességét.
|
|
|
|
Felhasználói
|
|
Ennek a beállításnak az esetén a hasábok
mindegyike a szerkesztendő táblázat oszlopok szélességeinek összege
szélességű lesz. Ha nem ez a szerkesztési mód van beállítva, akkor az 'Oszlopok' fül alatt az egyes oszlopok szélesség
adatai nem adhatóak meg!
|
|

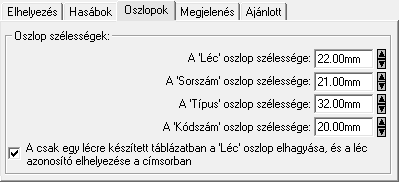

'A táblázat oszlopok szélességének megadása:'
|
A csoportban egyrészt a készítendő táblázat oszlopainak szélességét adhatjuk meg.
Az egyes oszlopok, mint a 'Léc' alfanumerikus azonosítója, a sorkapocs sorszám tartománya, valamint
a sorkapocs típus és kódszám adatok szélessége, amely adatokból a táblázat összeáll itt is csak akkor adható meg, ha a
'Hasábok' 'Hasáb szélessége' részben az 'Felhasználói' opció van beállítva.
Egyébként az érték állítás nem lehetséges. [A beállítható szélesség adatok értéke 1 és 20 mm közötti lehet.]
Itt lehet a szerkesztendő táblázatnak azt az egyedi tulajdonságát beállítani, amelynek
csak akkor van hatása, ha egy sorkapocs léc van kijelölve (nem a minden léc). Ekkor bekapcsolhatjuk az alábbi kapcsolót,
amely hatására a sorkapocs lécre vonatkozó táblázat alábbi módon jelenik majd meg. Természetesen csak akkor érvényes,
ha egy sorkapocs léc van kijelölve (nem a minden léc).
 A csak egy lécre készített táblázatban a 'Léc' oszlop elhagyása,
és a léc azonosító elhelyezése a címsorban
|
|
'A táblázat szerkesztés grafikus tulajdonságainak megadása'

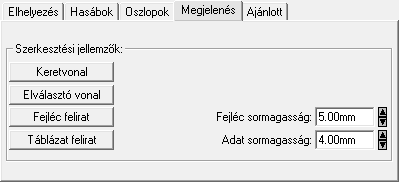

'Szerkesztési jellemzők:'
|
A csoportban a készítendő táblázat vonalainak és feliratainak jellemzőt adjuk meg.
Itt állítjuk be a sor magasságokat is.
|
|
|
A sorkapocs táblázatot határoló vonal
tulajdonságait állíthatjuk be. Megnyomása után a vonaljellemzők beállítása
dialógus ablak jelenik meg. Lásd: (Vonal stílus beállítása)
|
|
|
A sorkapocs táblázat hasábjait és sorait
elválasztó vonal tulajdonságait állíthatjuk be. Megnyomása után a
vonaljellemzők beállítása dialógus ablak jelenik meg. Lásd: (Vonal
stílus beállítása)
|
|
|
A sorkapocs táblázat fejlécében megjelenő
'A felszerelt sorkapcsok típusa:' felirat tulajdonságait állíthatjuk
be. Megnyomása után a szöveg jellemzők beállítása dialógus ablak jelenik
meg. Lásd: (Szöveg stílus beállítása)
|
|
|
Ezzel a felirat jelleggel jelennek a sorkapocs
táblázat adatainak feliratai. Megnyomása után a szöveg jellemzők beállítása dialógus ablak jelenik meg.
Lásd: (Szöveg stílus beállítása)
|
|
|
A sorkapocs táblázat fejléc sormagassága a
rajzlapon [mm]-ben. [Az érték 1 és 20 mm közötti lehet.]
|
|
|
A sorkapocs táblázat adat sormagassága a
rajzlapon [mm]-ben. [Az érték 1 és 20 mm közötti lehet.]
|
|

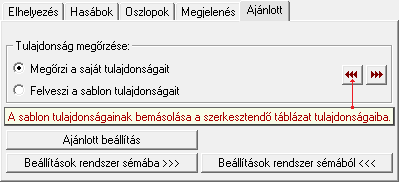

'Tulajdonságok megőrzése - Ajánlott beállítások visszaállítása'
'Tulajdonság megőrzése:'
|
A csoportban a készítendő táblázat
tulajdonságainak megőrzését állítjuk be.
|
|
|
|
Megőrzi a saját tulajdonságait
|
|
Ebben az esetben tárolódik a szerkesztés során
beállított összes megjelenítési tulajdonság. Ekkor a táblázat egy esetleges frissítés során is az elhelyezéskor érvényes
megjelenítési tulajdonságokkal fog megjelenni, függetlenül a pillanatnyi beállítástól.
Lehetőség van a táblázat tulajdonságait a beállítás sablonba másolni a
gombbal. Ekkor más táblázatok megjelenítését azonossá tehetjük a most szerkesztettel.
Ha a sablon tulajdonságaival módosítani akarjuk a
szerkesztendő táblázat megjelenését, akkor azt a
gombbal tehetjük meg! Ha a kijelölt táblázat még nincs elhelyezve a terven a lehetőségek nem érvényesek.
|
|
|
|
Felveszi a sablon tulajdonságait
|
|
Ebben az esetben a táblázat megjelenése mindig az
aktuális sablon megjelenésével lesz azonos. A táblázat frissítése esetén a
megjelenés mindig az aktuális sablon megjelenésének megfelelően módosul.
|
|
A táblázatok mindig a kijelölt létesítményben történt utolsó beállítás szerint fognak megjelenni.
 |
A létesítményben érvényes sorkapocs táblázatok szerkesztésre vonatkozó beállításokat
a 'x:\V10.x..\OmegaWin32\UserSettings\UserSettings.ini' munkahelyi sablon állományba mentjük.
|
 |
A gomb segítségével a felhasználó által korábban a munkahelyi sablonba
tárolt beállítások bármikor, bármely létesítményhez visszatölthetők.
|
 |
A gomb segítségével visszaállíthatók az alapértelmezés szerinti értékek sorkapocs táblázatok szerkesztéséhez.
|
Az aktuális beállításnak megfelelő sorkapocs
táblázat megjelenése a minta rajzban mindig látható.
|
|
