Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Sorkapocs léc tervezés: A léc elhelyezés irányának beállítása

'Elrendezési (diszpozíciós) tervek készítése' modul

Elérés:

 Menü:

E L E K T R O ELRENDEZÉS tervezés

Elrendezés tervezés

Sorkapocs léc tervezés...

Szerszámos: Nyomógomb:

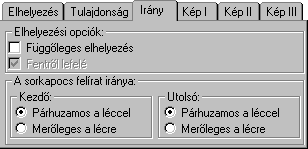

A beállítási panelen az 'Elhelyezési opciók:' csoportban a sorkapocs léc körvonalrajz iránya választható ki. Függőleges elhelyezés esetén a számozás iránya is beállítható.

---> ---> ---> ---> --->

A beállítási panelen az 'A sorkapocs felirat iránya:' csoportban a kezdő sorkapocs tervjel felirat helyzetét lehet megadni. A felirat lehet párhuzamos a sorkapocs léccel, vagy merőleges a sorkapocs lécre. Hasonlóan állítható az utolsó sorkapocs tervjel felirat pozíciója is. A sorkapocs felirat irány beállításától függően változik a sorkapocs léc rész körvonal rajz képe, és a kezdő és vég sorkapocs felirat pozícionálási lehetőség is a beállítási panelen.

Sorkapocs léc körvonal szerkesztés tulajdonságainak beállítása:

A léc készítés/frissítés végrehajtási módja
A léc elhelyezés tulajdonságainak beállítása
A léc elhelyezés irányának beállítása
A léc szerkesztés grafikus jellemzőinek megadása I
A léc szerkesztés grafikus jellemzőinek megadása II
A léc szerkesztés grafikus jellemzőinek megadása III

Korlátozások/megjegyzések:
