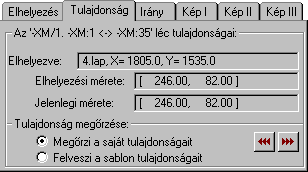

A beállítási panelen a kijelölt sorkapocs léc
rész körvonalrajz elhelyezési paramétereit láthatjuk. Az 'Elhelyezve:'
adatsor tartalmazza a sorkapocs léc rész körvonalrajz elhelyezésének lap
sorszámát, és x, y pozícióját a tervlapon mm-ben. Ha a sorkapocs léc rész még
nincs elhelyezve a terven, akkor a 'Nincs elhelyezve!' felirat
jelenik meg. Elhelyezett esetben az 'Elhelyezési mérete:' adatsorban
az elhelyezett körvonalrajz méretét látjuk mm-ben. A 'Jelenlegi mérete:'
adatsorban a sorkapocs léc rész körvonalrajz új beállításoknak megfelelő
méretét láthatjuk. Ha nincs változás a lécrész adataiban, akkor az elhelyezési
mérete és a jelenlegi mérete azonos.
A sorkapocs léc körvonalrajz megszerkesztési
tulajdonságainak megőrzésének beállítása.
|
|
Megőrzi a saját tulajdonságait
|
|
Ebben az esetben a sorkapocs léc körvonalrajzhoz
tárolódik a szerkesztés során beállított összes megjelenítési tulajdonság. A
táblázat csoport frissítése során a megjelenése a sorkapocs léc körvonal
rajznak azonos lesz a korábbival. Csak a léc részhez rendelt sorkapcsok,
készülékek darabszáma és tulajdonságai módosulnak a terv tartalmának

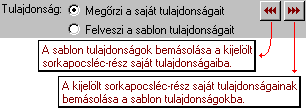

megfelelően. Ebben az esetben lehetőség van a körvonal rajz
tulajdonságait a beállítás sablonba másolni a
gombbal. Ekkor más körvonal rajzok megjelenítését azonossá tehetjük a most
kijelöltével. Ha a sablon tulajdonságaival módosítani akarjuk a kijelölt
sorkapocs léc körvonalrajz megjelenését, akkor azt a
gombbal tehetjük meg! Ha nem ez az opció van kijelölve, akkor a fenti gombok
érvénytelenek.
|
|
|
Felveszi a sablon tulajdonságait
|
|
Ebben az esetben a kijelölt sorkapocs léc
körvonalrajz megjelenése mindig az aktuális sablon megjelenésével lesz azonos.
A sorkapocs léc körvonalrajz frissítése esetén a megjelenés mindig az aktuális
sablon megjelenésének megfelelően módosul. A sorkapocs léc körvonalrajz
sorkapocs és készülék darabszáma és tulajdonságai természetesen a terv
tartalmának megfelelően módosulnak.
|
|
|
ELRENDEZÉS tervezés
