'Kábelfektetési tervek készítése' modul

Elérés:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Kábelfésű elhelyezés

A kábelfésű objektumokat a kábelfektetési helyszínrajzon azokon a pontokon helyezünk el, amely pontban a kábelcsatornában fektetett kábelekről információt akarunk nyerni. Mint láttuk a kábelfésű tulajdonságok megadásánál ez az információ megjelenhet a kábelfektetési helyszínrajzon, a generált kábelfésű táblázatban, vagy a generált kábelmetszet táblázatban.

Az elhelyezési funkció elindítása után a rendszer pont beviteli módba kerül. Megjelenik a pontbeviteli kurzor és az üzenet ablakban a következő látható.

Az üzenet szövegéből is következik, hogy a kábelfésű elhelyezés meghatározó pontját csak kábelcsatornához lehet csatlakoztatni. Az hogy a kábelhelyszínrajzon a kábelcsatornák voltak-e már elemezve, azaz elhelyezés eredményességét nem befolyásolja. A felszerkesztett kábelfésű tartalmában akkor van eltérés, ha az elhelyezett kábelfésű olyan tulajdonsággal is rendelkezik, hogy a helyszínrajzon is jelenjen meg a kábelfésű lista.

Ha nem kábelfésű meghatározó pontjának nem kábelcsatornát azonosítunk, akkor hibaüzenetet kapunk:

	A gomb megnyomásával a kábelfésű elhelyezés funkcióban maradunk, és újra próbálhatjuk a kábelfésű meghatározó pont kijelölését.
	A gomb megnyomásával befejezzük a kábelfésű elhelyezés funkciót.

Ha sikeres volt a kábelfésű meghatározó pontjának megadása, akkor a rendszer pont beviteli módba kerül. Megjelenik a pontbeviteli kurzor, és a kábelfésű tényleges alakjának megfelelő gumizott elem. Az üzenet ablakban a következő látható:

A pont magadása után megjelenik a kábelfésű a helyszínrajzon, megszerkesztve a pillanatnyi képével. A kábelfésű azonosító, abban az esetben, ha egyedi tulajdonságú, akkor az egyedi azonosítóval jelenik meg. Ha számozott a kábelfésű, akkor '?1', ha betűzött '?A' azonosítót kap mindaddig, míg el nem végezzük a Kábel fektetési tervek generálása funkció végrehajtását Kábelfésűk frissítése a helyszínrajzon opció bekapcsolt állapota mellett.

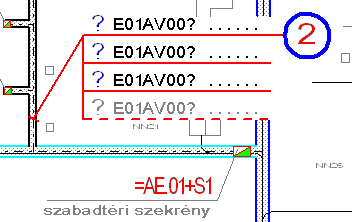

Elhelyezett kábelfésű olyan kábelcsatorna szakaszon amely még nem volt elemezve, vagy nincs benne kábel!!!

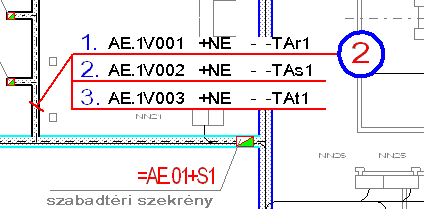

Elhelyezett kábelfésű, amikor a helyszínrajz volt elemezve.

Ha az elhelyezett kábelfésű formája, akkor pontbevitel közben is használhatjuk a végrehajtott művelet érvénytelenítését a  Visszavonás [Ctrl+Z, F11] gomb megnyomásával.

A kábelfésű elhelyezés közben a pont bevitel szabályai érvényesek. A pont megadása közben a lenyomott jobb oldali egérgomb felengedésre megjelenő lebegő menüben megjelenő funkciókat használhatjuk a pont igazítási módok változtatására, a funkció befejezésére. A kábelfésű elhelyezés folyamatot a billentyűzet ESC gombjának megnyomásával is tudjuk megszakítani. Megszakítható a művelet egy másik funkció elindításával is.

Ha közben változatni a karunk az elhelyezendő kábelfésű tulajdonságán, akkor a szerkesztési funkcióból ki kell lépni, és a Kábelfésű tulajdonságok beállítása... funkcióval be kell állítani az új kábelfésű tulajdonságot. A kábelfésű elhelyezést a gomb megnyomásával tudjuk folytatni.

Kábelfésű elhelyezés, vagy a

Kábelfésű tulajdonságok beállítása... funkciójával

Mindkét esetben az elhelyezendő kábelfésű tulajdonsága az utoljára beállított kábelfésű tulajdonsággal lesz azonos.

Kábelfektetési, műszaki tervek adatainak megadása

Kábel fektetési tervek generálása
