IEC 61850 Egyvonalasterv készítés' modul

Elérés:

E L E K T R O EGYVONALAS tervezés

Egyvonalas tervezés

Egyvonalas terv IEC 61850 validálása...

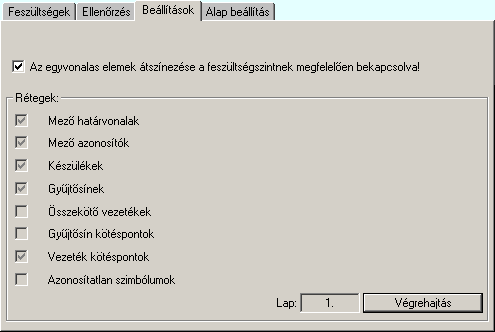

A panelon az IEC 61850 egyvonalas tervezéshez a feszültségszintekhez tartozó beállításokat végezhetjük el.

'Az egyvonalas elemek átszínezése a feszültségszintnek megfelelően bekapcsolva!' be van kapcsolva, akkor az egyes elemek szerkesztése során az elemek színe a hozzá rendelhető feszültségszintnek megfelelően lesz automatikusan kiválasztva. Az automatikus szín hozzárendelés a feszültségszintnek megfelelően a következő elemekre történik meg: Készülék, Mező, Gyűjtősín, Vezeték Csatlakozási pont

Egyébként minden elem színe egyedileg adható meg.

'Rétegek:' csoportban azoknak a rétegeknek a neveit látjuk, amelyre az egyvonalas terv elemei kerülnek elhelyezésre. Lásd: Rétegek elkészítése a tervlapokon. A rétegek előtti , jelek azt mutatják, hogy a réteg megtalálható-e a rajz réteg listájában. Ha valamely, az egyvonalas terv szerkesztéséhez szükséges réteg hiányzik, akkor érvényes lesz a gomb, amellyel elvégezhetjük az összes hiányzó réteg bejegyzését. Az első tervlap rétegeit az EgyvonalasElső (Egyvonal_1.Emb), a többi, folytató lapok listáját a Egyvonalas (Egyvonal_2.Emb) határozza meg.

Egyvonalas terv IEC 61850 validálása...
