'Elrendezési (diszpozíciós) tervek készítése' modul

Elérés:

E L E K T R O ELRENDEZÉS tervezés

Elrendezés tervezés

Sorkapocs léc tervezés...

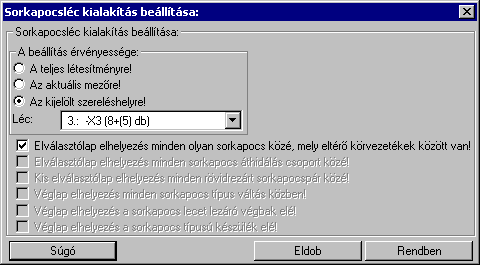

A sorkapocs léc alapállapot előállításakor a rendszer egyes sorkapcsok közé sorkapocs elválasztó lapot illeszthet. Az, hogy az elválasztó lap elhelyezése megtörténjen-e azt ezen a panelon állíthatjuk be. A beállítás érvényességét is meg kell adnunk az alábbiak szerint.

A beállítás érvényességi hatóköre:

Ha az itt beállított érvényességi hatókör 'A teljes létesítményre!', vagy a 'Az aktuális mezőre!', akkor ezen beállítások érvényesítésése azon szereléshelyekre is, amelyekre már korábban egyedi beállítások történtek, csak az alábbi megerősítési kérdés után hajtódik végre. Ez természetesen csak akkor, ha a funkcióból a gombbal lépünk ki. És ez is csak akkor, amikor a funkcióból is a gombbal befejezzük a szereléshely sorkapocsléc kialakítását.

válasz esetén a beállítások csak azokra a mezőkre lesznek érvényesek, és szereléshelyekre lesznek érvényesek, amelyekre nem történt egyedi beállítás. A válasz esetén végrehajtódik a művelet valamennyi mező valamennyi szereléshelyére, amelyre egyedi beállítás volt érvényben korábban.

Hasonlóan történik arra az esetre, ha a beállítás módosítása 'Az aktuális mezőre!' történik.

Mindkét esetben, a válasz esetén a módosított beállítások tárolása nem történik meg.
