Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

A kábelfektetési tervezés fogalmai

'Kábelfektetési tervek készítése' modul

Elérés:

 Menü:

E L E K T R O Kábelfektetési tervek készítése


Az OmegaCAD ELEKTRO rendszerben a kábelfektetési tervek elkészítéséhez és automatikus kiértékeléséhez négy önálló objektum használatára van szükség a kábelfektetési helyszínrajzokon.

Szereléshely:

  • A kábelek kiindulási pontjai, melyek a neve szereléshely. A helyszínrajzokon megadható és kezelhető szereléshelyeket nem önállóan a modulban adjuk meg, hanem a kábelfektetési terv alapját képező kábellistából a rendszer automatikusan az elvi kapcsolásokból származtatja. Ezzel közvetlen kapcsolat van az elvi tervek és a kábelfektetési tervek között. Például, ha a szereléshely elrendezés tervében már kiválasztottuk a szereléshelyhez tartozó elrendezési szekrény szimbólumot, akkor azt itt már készen, megadottan kapjuk.
    •

    Kábelcsatorna:

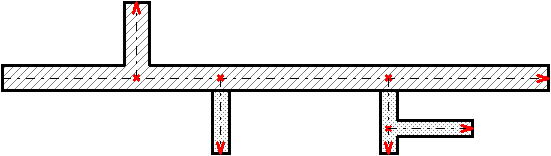

  • A szereléshelyek közötti útvonalakat, ahol a kábeleket el lehet helyezni, az a kábelcsatorna elem.
    •

    Kábelfésű:

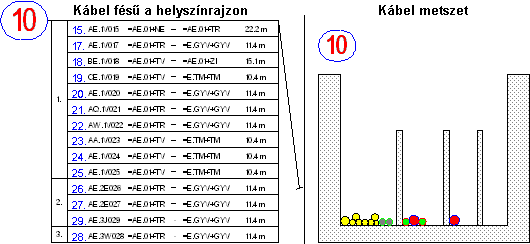

  • Azokat a pontokat, ahol a kábelcsatorna útvonalon a kábelcsatornában elhelyezkedő kábelekről információt akarunk kapni, akkor a helyszínrajzon úgynevezett kábelfésű elemet helyezünk el. A kábelfésű elem megjelenhet a helyszínrajzon, táblázatos formában a helyszínrajzok mögé a rendszer által automatikusan generálva, valamint ezen pontoknak a metszeti képe szintén a helyszínrajzok mögé a rendszer által automatikusan generálva.
    •

    Szereléshely táblázat:

  • A kábel fektetési helyszínrajz terveken a tervlapokon elhelyezett szereléshelyekről összefoglaló táblázatot készíthetünk. A szereléshely táblázat egy önálló objektum, amely tartalmazza a megszerkesztésének a tulajdonságait is.
    •

    Ezen objektumokat a létesítmény helyszínrajzán a modul speciális funkcióival manipuláljuk. Ezen speciális funkciók a grafikus alaprajzi szerkesztés közben a háttérben kezelnek minden olyan kiegészítő adatot, amely a rendszer automatikus működéséhez szükséges. Mindegyik objektum típus rendelkezik tulajdonság beállító funkcióval, amely segítségével az objektum megszerkesztése előtt a leendő elem tulajdonságait állítjuk be. Vagy a már korábban megszerkesztett elem meglévő tulajdonságait tudjuk módosítani.

    Az objektumok tulajdonságai sok apró részletből állnak össze. Minden objektumból használhatunk több féle kialakítású elemet. Egy-egy jól összeállított tulajdonság halmaz eltárolására és újbóli elővételére a rendszer a tulajdonság sablonok használatát kínálja fel.


    Lásd:

    A kábelfektetési terv készítés lépései

    Korlátozások/megjegyzések:
